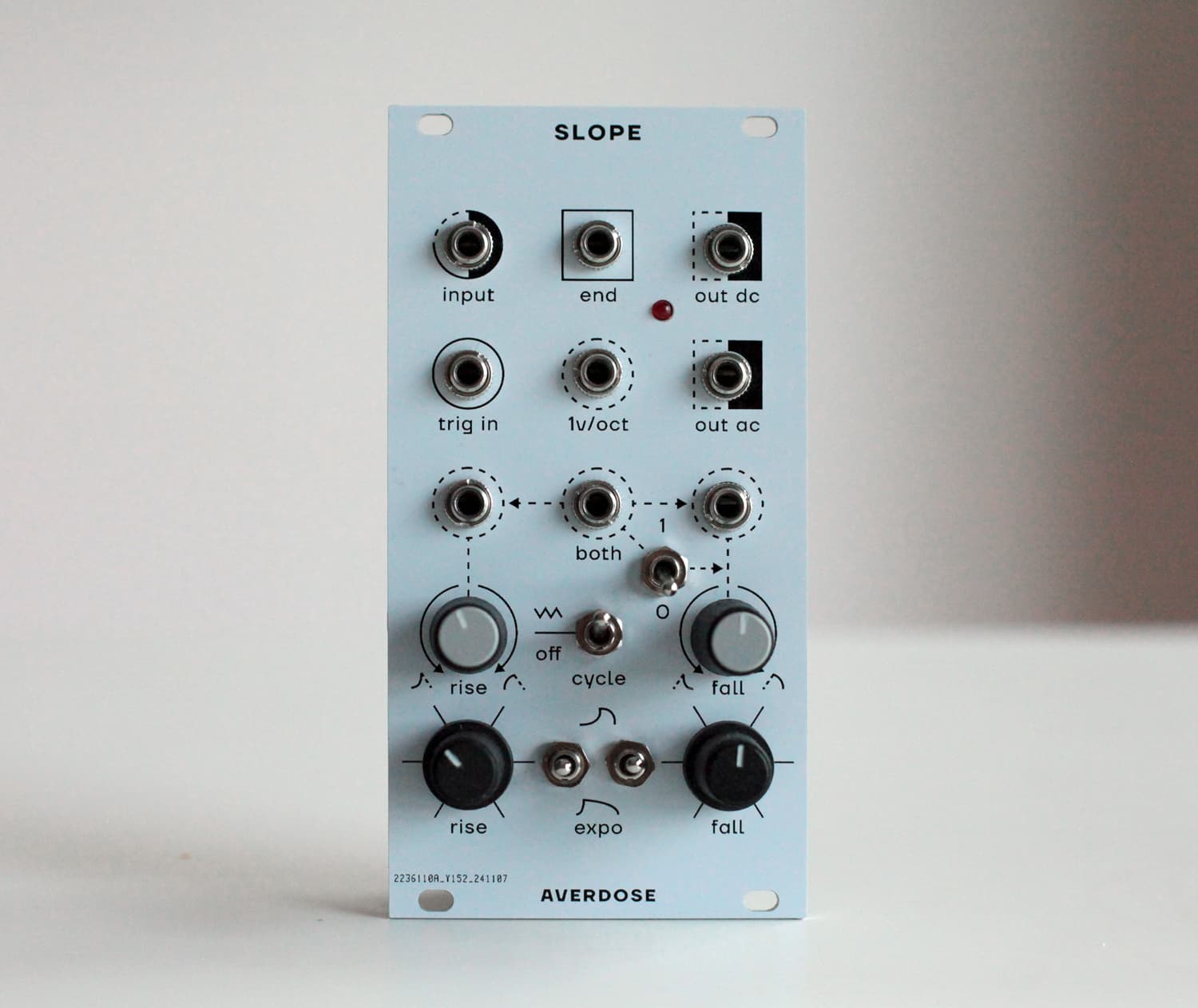

Slope Generator

Eurorack Slope Generator mit CV-Steuerung

HP	13
Tief	25 mm
+12 V	15 mA
-12 V	5 mA
Frontplatte	Aluminium, 1.6 mm

Slope

Funktionen

Das VCS ist ein Spannungsfolger mit Verstärkung 1. Die ansteigenden und abfallenden Flanken sind über einen großen Bereich sowohl unabhängig voneinander als auch gemeinsam spannungsgesteuert.

VC Transient Envelope Generator

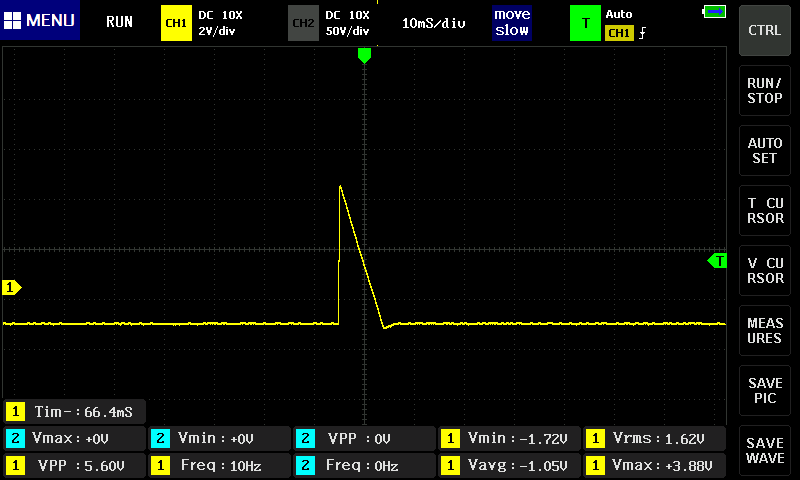

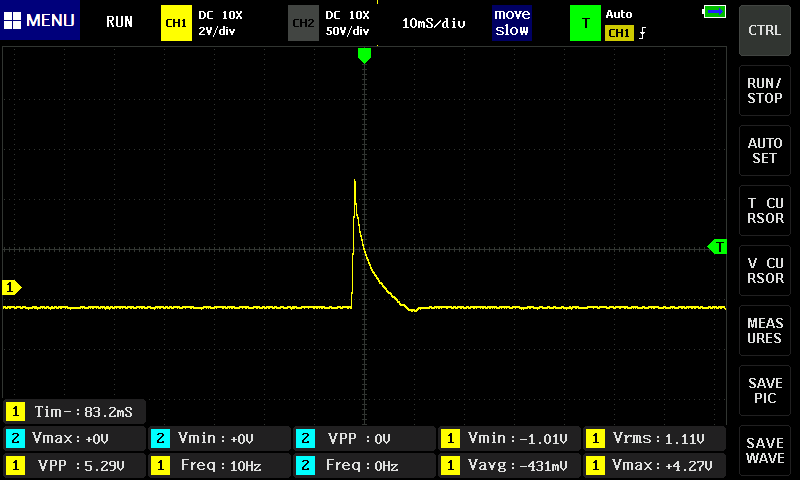

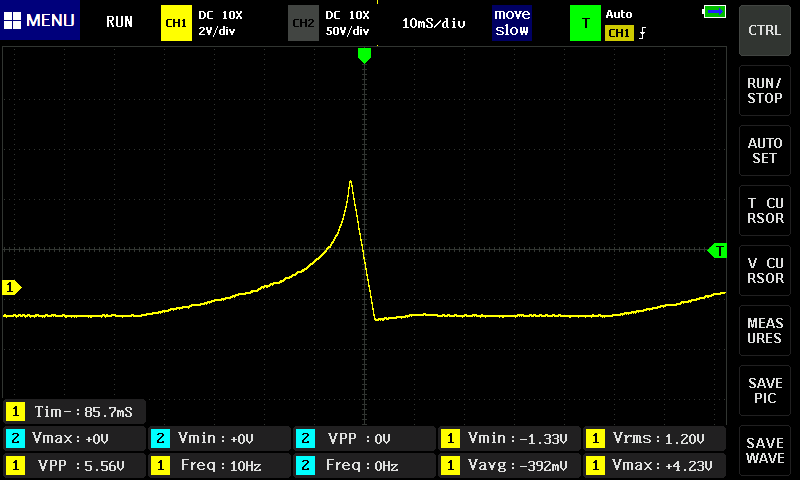

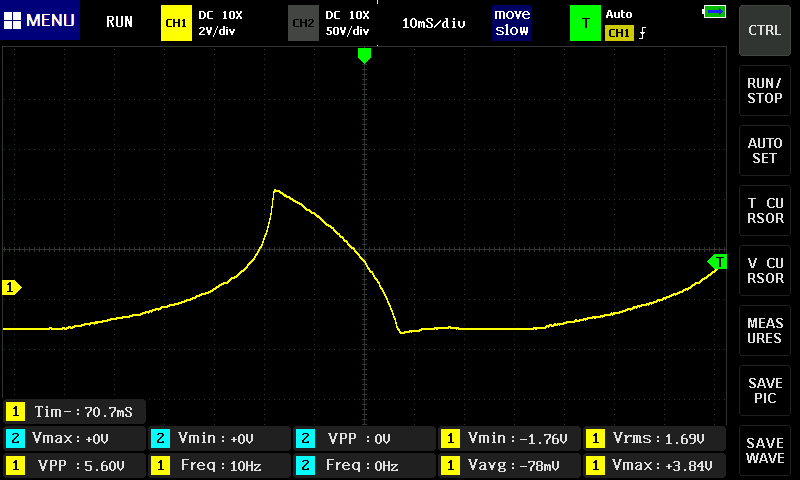

Ein Impuls am Trigger-Eingang startet die Hüllkurve, oder ein Gate-Signal hält das Niveau, und die Hüllkurve fällt ab, wenn das Gate auf Low geht. Anstieg und Abfall sind unabhängig voneinander und gemeinsam spannungsgesteuert, mit variablen linearen und exponentiellen Kurvenformen.

VC Portamento

Die Spannung wird entsprechend der Rise- und Fall-Zeiten geglättet.

VC LFO

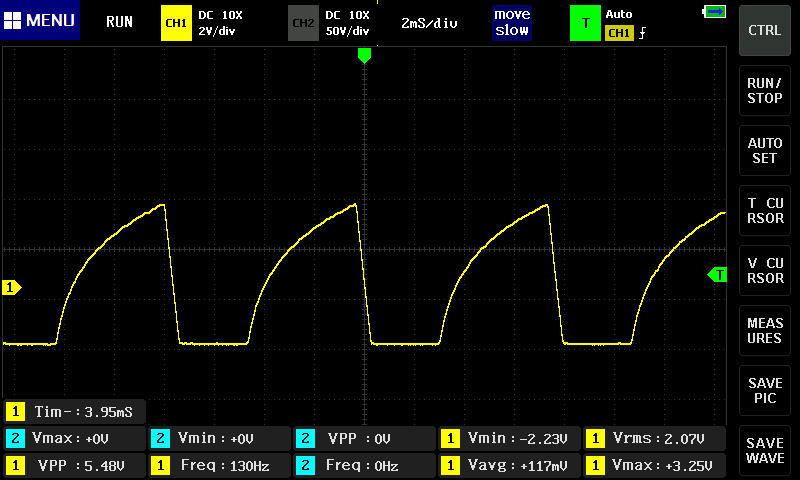

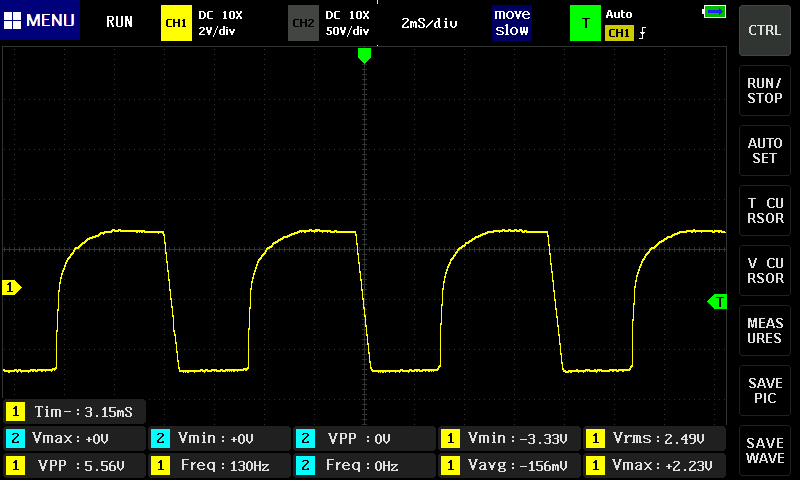

Wenn der Cycle-Schalter aktiviert ist, wird der Trigger-Eingang intern mit dem End-Trigger-Ausgang verbunden, wodurch ein spannungsgesteuerter Taktgenerator mit variabler Wellenform sowie unabhängigen Rise- und Fall-Zeiten entsteht.

VC Oscillator

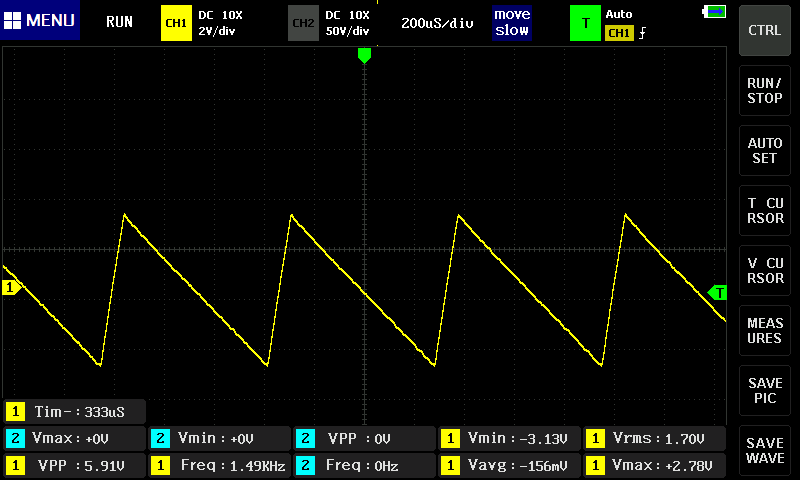

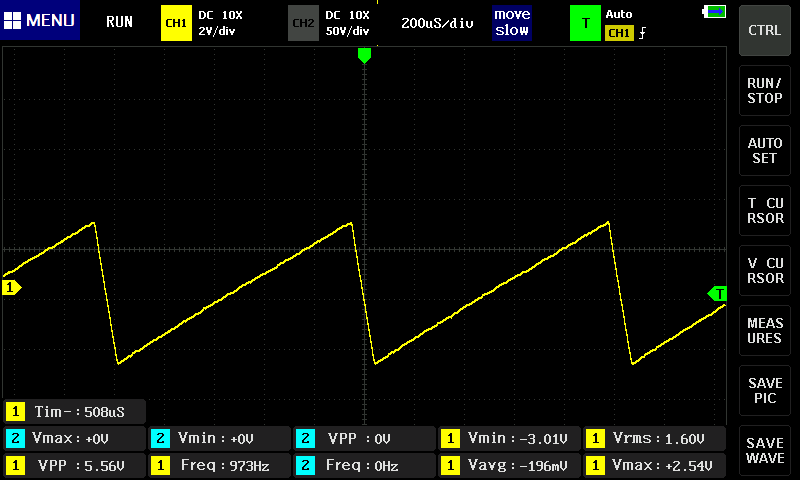

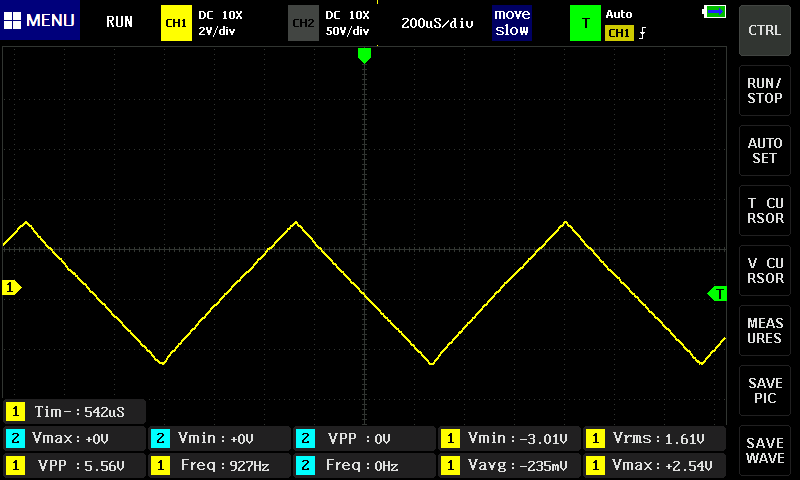

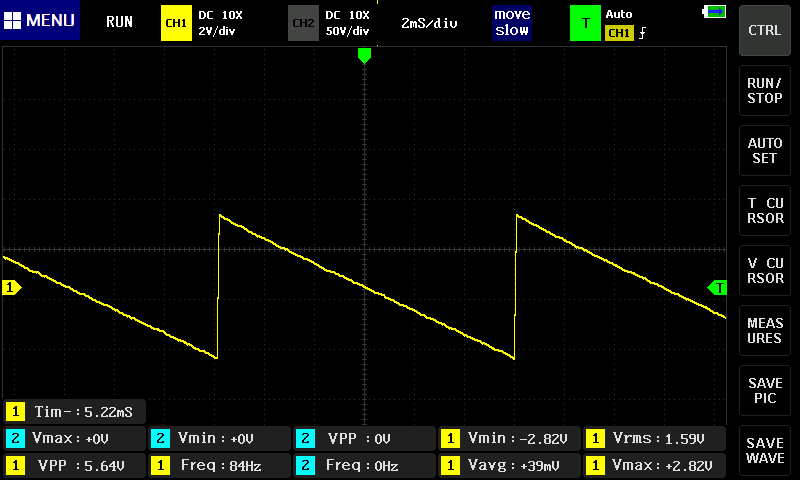

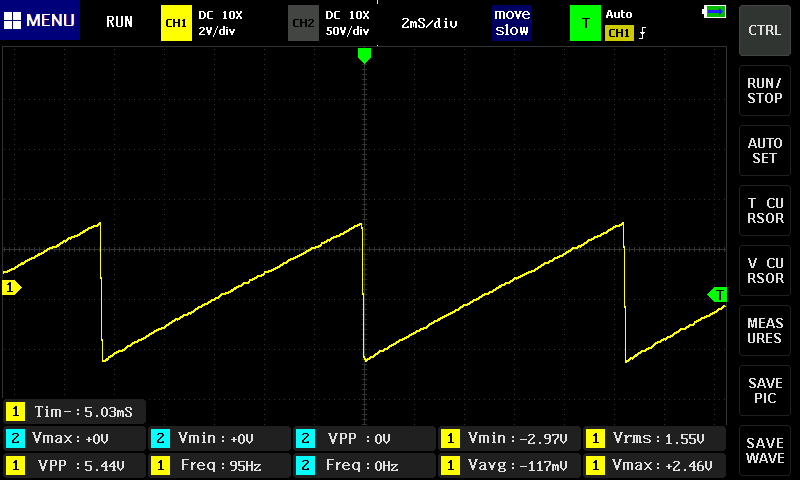

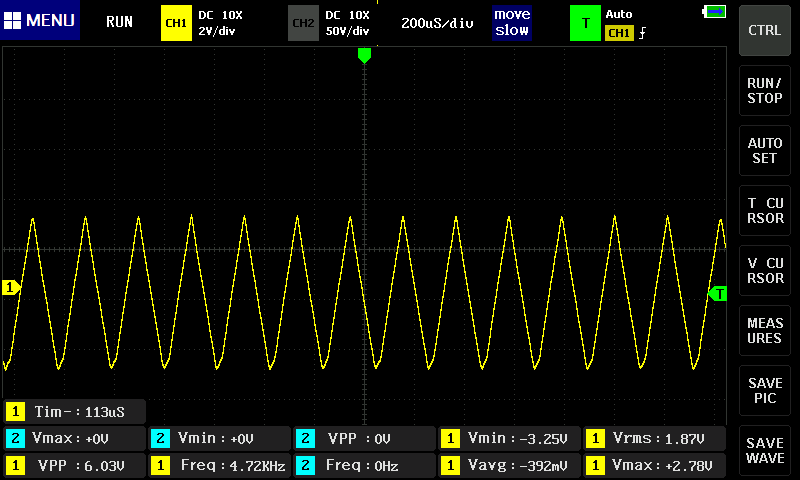

Obwohl der Bereich nicht so groß und die Genauigkeit nicht so hoch ist wie bei einem dedizierten Oszillatormodul, ist das VCS dennoch eine ausgezeichnete Audioquelle. Der Exp-CV-Eingang ist ungefähr auf den 1V/Oktave-Standard skaliert. Die Ausgangswellenform kann von Dreieck bis Sägezahn mit linearen und nichtlinearen Wellenformen überblendet werden. End Out erzeugt ebenfalls eine Pulswellenform.

VC Non-Linear Audio Processor (Low-Pass Gate)

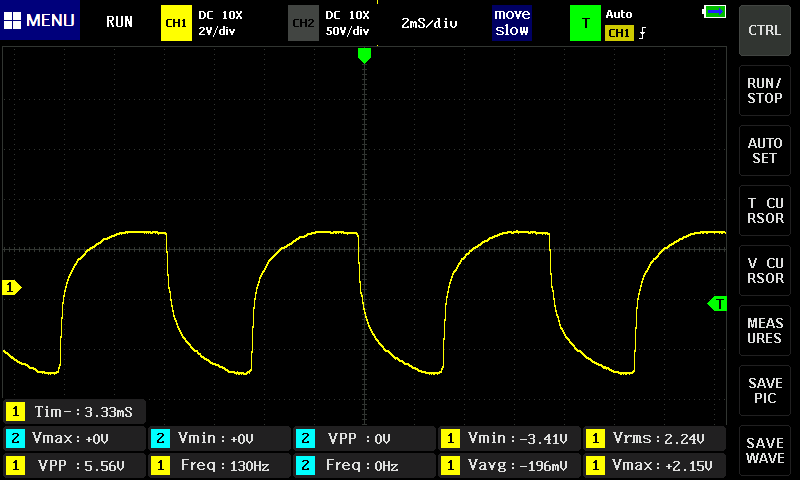

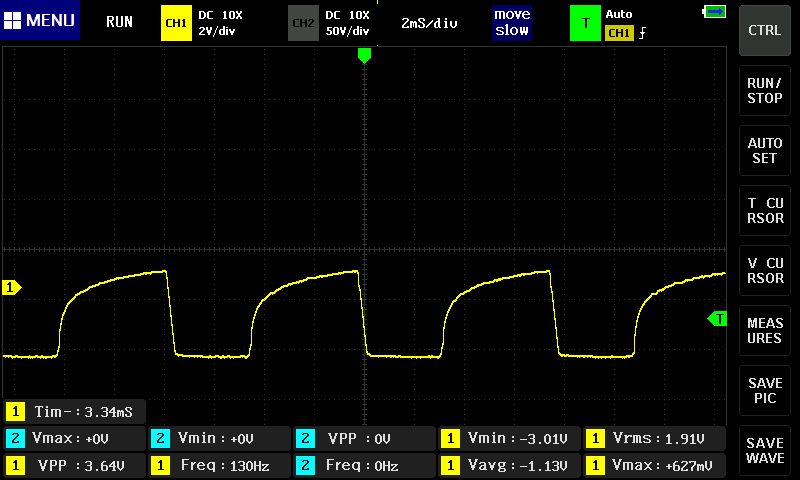

Wenn ein Audiosignal geglättet wird, verhält sich das Modul wie ein VCF und ein grober VCA. Das Signal wird tiefpassgefiltert bis zur Stille, ähnlich wie bei einem Low-Pass Gate.

Envelope Follower

Hüllkurvenfolger mit positiver und negativer Spitzenerkennung.

VC Pulse Delay

Der Trigger-Eingang startet die Hüllkurve, und am End-Out-Ausgang wird erneut ein Trigger erzeugt, wenn die Hüllkurve ihren Zyklus abgeschlossen hat.

Sub-Harmonic Generator

Wenn eine Reihe von Triggern schneller an das VCS angelegt wird als die gesamte Rise- und Fall-Zeit, teilt das Modul das Eingangssignal durch eine ganze Zahl. Im Audiobereich ist das Ausgangssignal dann die subharmonische Reihe.
